Renfort de poutrelle hourdis par procédé Noubau - Pont l'Abbé (29)

À Pont-l’Abbé, un plancher poutrelles hourdis présentait des désordres sérieux consécutifs à une malfaçon ou à une erreur de commande. Trois poutrelles béton se révélaient insuffisantes ou altérées, compromettant la sécurité et la tenue de l’ouvrage. Sollicités en urgence, nous avons proposé une solution de substitution fonctionnelle s’appuyant sur le procédé Noubau, une technologie de renforcement de planchers sous avis technique du CSTB, particulièrement adaptée aux interventions rapides, propres et faiblement invasives en site occupé. L’objectif : restaurer immédiatement la portance, limiter les nuisances et débloquer le chantier pour le maître d’œuvre et l’entreprise générale.

Contexte et diagnostic

Le plancher concerné est un système poutrelles-hourdis courant, dimensionné initialement pour des charges d’usage domestiques/tertiaires. La présence de poutrelles sous-dimensionnées ou dégradées entraînait des flèches anormales, des fissurations de rive et des indices d’écrasement local au droit d’appuis. Notre BET structure partenaire a mené une relecture des notes de calcul, vérifié les états limites ultimes (ELU) et de service (ELS), intégré les surcharges propres au chantier (stocks temporaires, matériel) et au futur usage, puis établi un diagnostic : la substitution partielle de certaines poutrelles était la voie la plus sûre et la plus rapide pour revenir dans le domaine admissible, sans démontage lourd de l’existant.

Atouts du procédé Noubau

Le procédé Noubau consiste à remplacer la fonction porteuse d’une poutrelle béton déficiente par un profil métallique calibré, mis en place par tronçons, sans soudures lourdes in situ, et connecté au plancher existant par un système d’ancrages et de reprises de cisaillement contrôlé. Les avantages clés :

• Rapidité d’exécution (intervention en une journée pour trois éléments dans notre cas) ;

• Propreté du chantier (travail à sec, très peu de poussières, pas de coulis généralisé) ;

• Compatibilité site occupé (faible bruit, circulation maintenue, zones confinées) ;

• Conformité aux attentes de contrôle grâce à l’avis technique CSTB ;

• Accessibilité améliorée via des éléments en plusieurs parties, franchissant aisément couloirs et cages d’escalier.

Ingénierie et dimensionnement

Nous avons dimensionné les profils Noubau pour reprendre les efforts de flexion et cisaillement retirés aux poutrelles initiales. Les appuis ont été recalés pour assurer la répartition des réactions vers les murs/porteurs admissibles. Les liaisons avec les hourdis et la dalle de compression ont été vérifiées pour éviter le slip (glissement), notamment au droit des entrevous. Une attention particulière a été portée à la flèche en service : objectif L/350 à L/500 selon les travées et la sensibilité des parements, afin de prévenir fissurations et nuisances futures (faux-plafonds, cloisons, menuiseries).

Mise en œuvre opérationnelle

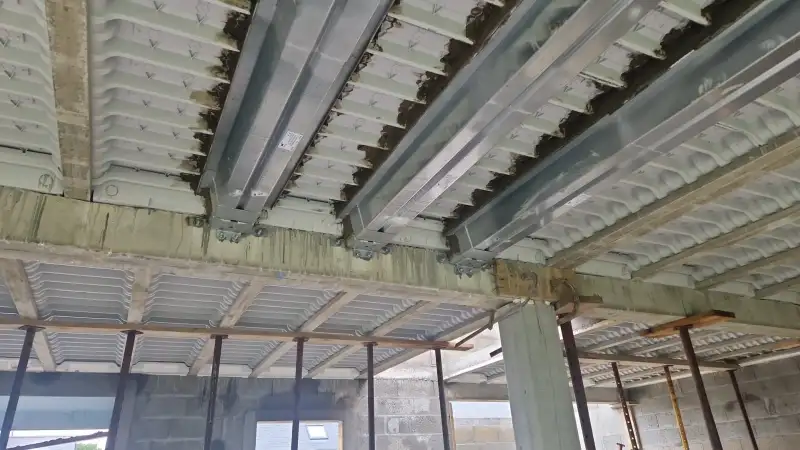

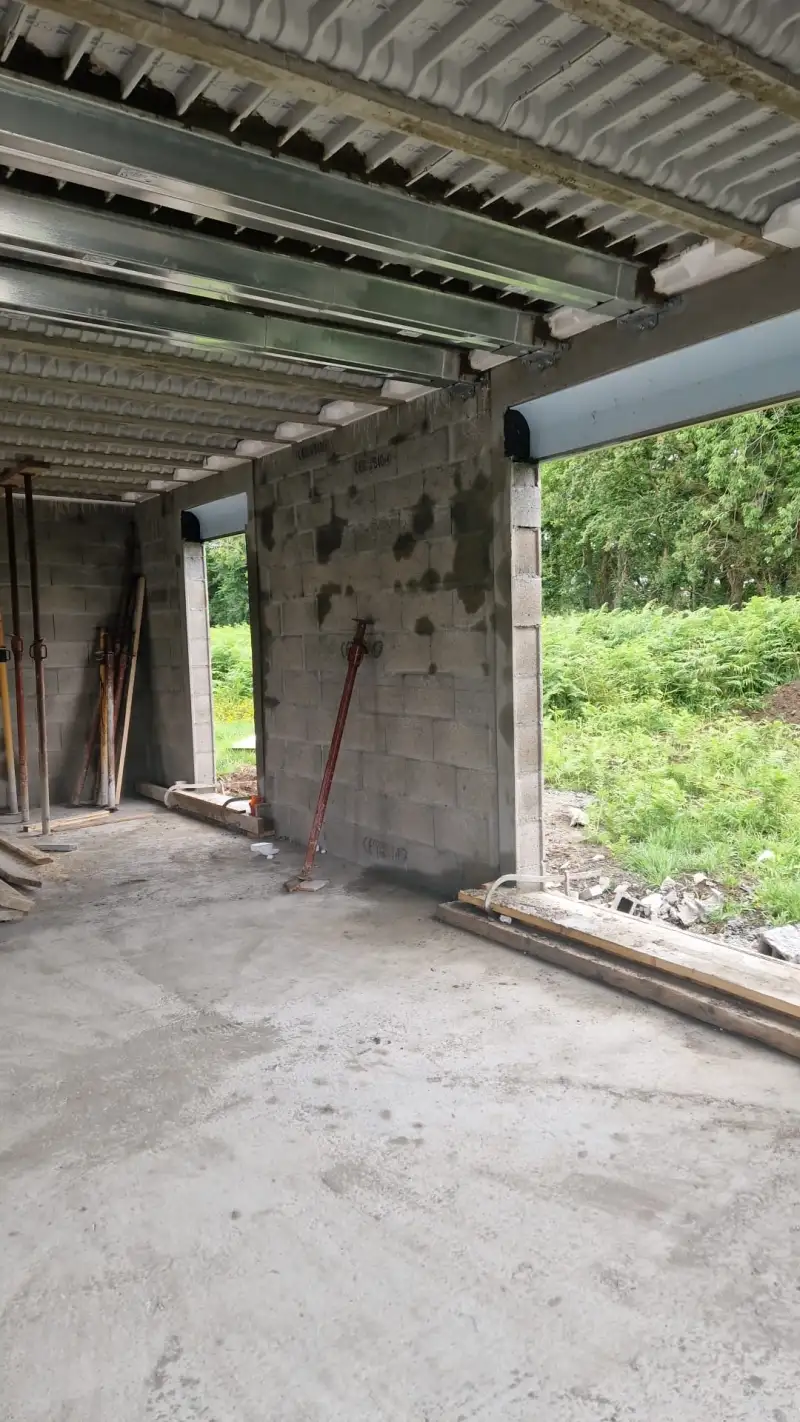

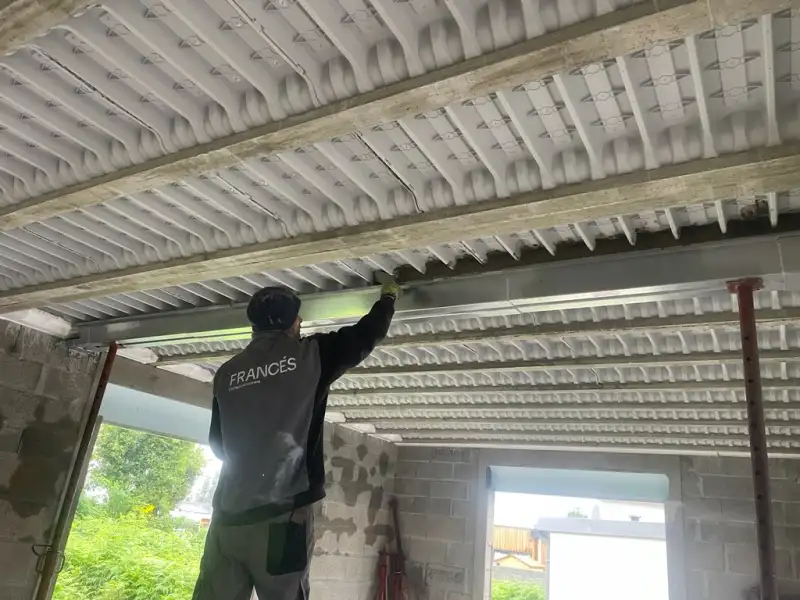

Le phasage a privilégié une coactivité minimale. Après balisage et protection des circulations, nous avons déposé localement les hourdis fragilisés et libéré l’accès aux zones d’appuis. Les éléments Noubau ont été présentés, ajustés, puis ancrés selon le plan de perçage validé (profondeur, entraxe, couple de serrage). Les liaisons ont été contrôlées à la clé dynamométrique ; les éléments de recouvrement (tôles, cornières) ont été posés pour répartir les contraintes et protéger les interfaces. Un contrôle altimétrique a confirmé le redressement des flèches dans les enveloppes cibles.

Qualité, sécurité, environnement

Nous avons travaillé sans eaux de gâchage ni coulis étendu, limitant la production de déchets. Les nuisances (poussières, bruit) ont été confinées et horairisées pour respecter l’environnement immédiat. Le PPSPS a encadré le travail en hauteur, la manutention des profils et la cohabitation avec les autres corps d’état. Un DOE complet (plans tel que réalisé, fiches techniques, PV de serrage, photos) a été remis pour traçabilité et assurabilité (décennale).

Résultats et bénéfices

• Reprise de portance immédiate et sécurisation de la zone ;

• Relance du chantier dans la journée, respect du planning ;

• Site occupé préservé, circulation maintenue, poussières limitées ;

• Conformité technique (référentiel CSTB), tranquillité assurantielle ;

• Coût global maîtrisé grâce à l’intervention ciblée.

Retour d’expérience

Nous intervenons régulièrement pour des industriels de poutrelles et sur des chantiers de réhabilitation quand une substitution fonctionnelle s’avère plus fiable et rapide que des reprises lourdes. À Pont-l’Abbé, le procédé Noubau a tenu ses promesses : efficacité, propreté, documentation irréprochable, et surtout continuité d’exploitation pour le maître d’ouvrage.
